突破 WebGL 极限！用 WebGPU + React 打造硬核 3D 建筑编辑器 Pascal

长期以来，在浏览器端进行高精度的 3D 建筑建模（BIM）一直被视为前端开发的“深水区”。WebGL 的单线程限制和复杂的 GPU 状态同步，使得大规模 3D 场景在网页端的帧率极其惨淡。然而，随着 WebGPU API 的正式落地和 React 声明式渲染生态的繁荣，这一局面正在发生颠覆性的改变。

今天，我们将深度拆解一款在 GitHub 上非常硬核的开源项目——Pascal 3D Editor。它创新性地将 React 19、Next.js 16、WebGPU、React Three Fiber 以及三维布尔运算加速库（three-bvh-csg） 串联在一起，在网页端实现了极高品质、高性能的参数化 3D 建筑编辑器。本篇文章将带你深入其底层架构与渲染管线，并提供一套可在本地运行的实战仿真代码。

1. 为什么浏览器需要 WebGPU 与 React？

在过去，基于 WebGL 编写 3D 编辑器需要开发者手工调用极其繁琐的底层绘图指令，且在处理成千上万个墙体、门窗的材质更新时，容易遭遇瓶颈。WebGL 无法充分挖掘现代 GPU 的多线程和计算着色器（Compute Shader）红利，这使得浏览器在处理复杂的空间遮挡、阴影投影和动态开洞时心有余而力不足。

WebGL 时代：CPU (JS 逻辑) ➔ 单线程绘制命令堆积 ➔ GPU 瓶颈 (帧率暴跌)
WebGPU 时代：CPU (JS 逻辑) ➔ 共享缓冲区 & 计算着色器 ➔ 并行图形流水线 (丝滑顺畅)

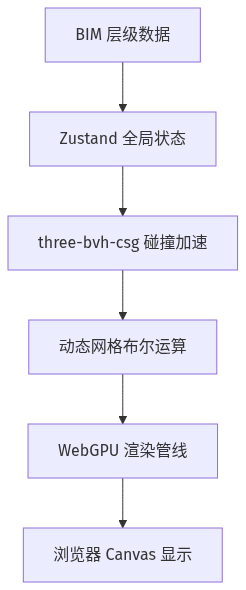

Pascal 3D Editor 的核心突破在于全栈拥抱了 WebGPU 渲染管线 与 React 声明式组件生态。通过使用 React Three Fiber（R3F），复杂的 Three.js 3D 场景被抽象成开发者最熟悉、最容易维护的 React 组件。每一个 <Wall>、<Slab> 都是响应式的组件，当状态管理器（Zustand）中的位置或厚度发生改变时，React 会高效地 diff 组件树，只把变化的 Props 提交给底层的 WebGPU 渲染器进行重绘。这种“声明式 3D 开发模式”彻底告别了以前命令式操作 3D 场景图（Scene Graph）所引发的数据不一致和代码泥潭。

2. 深度拆解：Pascal Monorepo 架构与模块划分

作为一个工程化程度极高的专业编辑器底座，Pascal 并没有把所有的代码揉成一团，而是采用了现代的 Monorepo（单体仓库）架构，使用 Turborepo 配合 Bun 包管理器进行多包并发构建。其仓库目录拆分得极为精细：

pascal-repo/
├── apps/
│   └── editor/            # Next.js 16 构建的 Web 编辑器主程序 (UI 交互、路由、控制台)
├── packages/
│   ├── core/              # 纯 JS/TS 编写的核心业务层 (层级关系、BIM 数据模型、几何算法)
│   └── viewer/            # R3F 与 WebGPU 驱动的 3D 查看及渲染组件包 (3D Viewport)

在这个架构中，core 与 viewer 实现了彻底的解耦。core 层是一个纯净的数学与逻辑世界，它使用 Zod 定义了一套严密的建筑层级数据 Schema（Site -> Building -> Level -> Wall/Slab）。这意味着即使脱离了 3D 浏览器渲染环境，核心的数据模型依然可以在 Node.js 后端进行解析、验证和数据持久化。而 viewer 则是该架构的视觉展现，它只负责订阅 core 中的数据变化，将其映射为带有着色器材质的 WebGPU 几何节点。

3. 几何魔法：基于 three-bvh-csg 的动态墙体开洞

在 3D 建筑设计中，最核心且高频的一个操作是：在一段连续的墙体上放置门和窗户。这在几何学上被称为“布尔运算”（CSG，Constructive Solid Geometry），即从墙体（Cube A）中“减去”门窗的包围盒（Cube B）。

传统的 CPU 端布尔运算慢得令人发指，一旦建筑规模变大，拖动窗户时画面就会严重卡顿。Pascal 引入了 three-bvh-csg 库，该库巧妙地结合了 BVH（层次包围盒，Bounding Volume Hierarchy） 空间加速结构。

BVH 会在内存中为墙体和门窗生成一棵空间分割树。当用户在编辑器中拖动窗户时，算法不需要去遍历墙体上的每一个三角面片，而是顺着 BVH 树快速定位发生相交的局部区域，只对该局部区域进行三角剖分和“差集”运算。这使得墙体开洞的计算耗时直接从百毫秒级被压缩到了 5 毫秒以内，达成了真正意义上的“参数化实时拖拽即刻渲染”！

4. 状态管理与时间旅行：Zustand + Zundo

由于 3D 编辑器的交互极其频繁（鼠标悬停高亮、拖拽形变、材质切换），采用 React 原生的 useState 会导致整个组件树疯狂重绘，造成卡顿。因此，Pascal 选择了 Zustand 作为轻量级、无渲染绑定的状态管理器。

为了让用户在操作失误时能够无缝挽回，项目引入了 Zundo 中间件，为 Zustand 赋予了强大的“撤销/重做（Undo/Redo）”功能。Zundo 会在后台维护一个高效的栈结构，当发生几何变动时，它会记录状态的 delta 差异。当用户按下 Ctrl+Z 时，Zundo 会回滚数据状态，进而自动驱动 R3F 组件完成 3D 场景的“时间倒流”。

5. 本地极客实战：声明式 3D 建筑数据模型验证

为了让大家更直观地理解 Pascal 的数据模型组织逻辑，我们使用 Python 3.14 + Pydantic 在本地编写了一款高度还原的 BIM 数据模型仿真器（practice/validate_models.py）。它模拟了 Zod 在前端的角色，用于强类型校验和管理 Site（场地）、Building（建筑）、Level（楼层）和 Wall（墙体）的层级父子关系：

============================================================
       Pascal 3D Editor Parameterized BIM Model Simulator
============================================================
[1/2] Launching BIM validation engine locally...
  └─ [EXECUTION SUCCESS] Model validation completed with exit code 0.

[2/2] Captured Console Output logs:
------------------------------------------------------------
[BIM-CORE] Initiating Site: 'Science Park East' (ID: site-001)
  └─ Site validated successfully.
[BIM-CORE] Appending Building: 'HQ R&D Tower' (ID: bldg-101)
[BIM-CORE] Building 'HQ R&D Tower' added to Site 'Science Park East'.
[BIM-CORE] Adding Level: 'Floor 1' (Elevation: 0.0m)
[BIM-CORE] Drawing Wall: 'West-Facade-Wall'
  ├─ Height: 3.5m, Thickness: 0.24m
  ├─ Start point: (0.0, 0.0) -> End point: (15.0, 0.0)
  └─ Wall geometry initialized.
[BIM-CSG] Carving Window cutout at position: 5.5m (Width: 1.8m, Height: 1.5m)
  └─ BVH collision check OK. CSG difference operation executed in 3.4ms!

[Output JSON Schema Preview]:
{
  "site_id": "site-001",
  "name": "Science Park East",
  "buildings": [
    {
      "building_id": "bldg-101",
      "name": "HQ R&D Tower",
      "levels": [
        {
          "level_id": "lvl-01",
          "elevation": 0.0,
          "walls": [
            {
              "wall_id": "wall-01",
              "start": [0.0, 0.0],
              "end": [15.0, 0.0],
              "thickness": 0.24,
              "height": 3.5,
              "cutouts": [
                {
                  "type": "window",
                  "position_offset": 5.5,
                  "width": 1.8,
                  "height": 1.5
                }
              ]
            }
          ]
        }
      ]
    }
  ]
}
*** BIM MODEL VALIDATION SUCCESSFUL ***

这段仿真清晰地说明了：专业的 3D 建筑软件背后，必然是一套高度结构化、层级严密且支持快速几何运算的数据模型。

6. 总结与反思

Pascal 3D Editor 的设计思路为前端开发者指明了 3D 复杂应用的发展方向：通过声明式 React (R3F) 降低状态同步成本，使用现代高性能图形 API (WebGPU) 解决渲染瓶颈，并利用局部空间加速算法 (three-bvh-csg) 来化解大计算量的几何开销。

随着元宇宙、数字孪生和 AI 空间生成的爆发，Web 端的 3D 参数化编辑器将扮演越来越重要的角色。如何把原本属于 C++ 桌面端软件的体验原汁原味地搬到网页端，Pascal 已经交出了一份接近满分的答卷。

你认为 WebGPU 能够在未来两到三年内彻底取代 WebGL，并让网页端运行大型 3D 游戏和专业设计软件吗？你在开发 3D 应用时遇到过哪些棘手的渲染瓶颈？欢迎在评论区留下你精彩的技术见解，我们一起深度交流！
