横空出世！Claude Code画图神器来了，比Visio快10倍！
在技术文档、架构设计与日常开发汇报中，画图是一项高频且极其耗时的任务。无论是手敲 Visio 还是手动在 Draw.io 拖拽组件，常常会让开发者陷入琐碎的对齐和排版泥潭中。
最近，一款名为 Next AI Draw.io 的开源神器（在 GitHub 斩获 29k+ Stars）横空出世。它通过 MCP（Model Context Protocol）协议完美对接 Anthropic 官方的 Claude Code 终端助手，让开发者能够仅用自然语言命令在命令行指挥 AI 绘制出专业级的系统架构图、时序图、用例图和思维导图！效率相比 Visio 提升了整整 10 倍。今天，我们就来深度解构这套全自动 AI 画图工作流的搭建与实战。
什么是 Next AI Draw.io？
Next AI Draw.io 是一款高度集成的、具备 AI 协同能力的图表编辑器。它继承了传统开源图表工具 Draw.io 无与伦比的专业度与扩展性，同时通过 AI 引擎赋予了它通过对话即可修改和创建图表的魔法。
其核心的“杀手级”特性包括：
1. LLM 驱动图表创建：只需用自然语言输入（如：“帮我绘制一个基于 Spring Boot 的三层微服务系统架构图”），AI 即可自动规划并呈现画布。
2. 基于图像/PDF 复制（VLM 逆向）：可以直接上传老旧的架构图截图，AI 会使用多模态视觉模型自动分析图中的层级、文字与逻辑指向，将其完美重建为高保真、可二次编辑的 .drawio 图表文件。
3. 全面的版本控制（防翻车设计）：AI 在编辑时如果发生逻辑错误，可以通过全面的历史版本库一键轻松恢复到 AI 修改前的原始状态，保证数据安全。
4. 专业云组件与动态渲染：支持 AWS、GCP、Azure 等主流云平台的官方组件库，甚至可以绘制带有动态数据流动画的“动画连接器（Animated Connectors）”，让你的技术演示更加炫酷直观。
第一步：在 Claude Code 中安装 MCP 插件
为了让本地运行的 Claude Code 能够具备控制浏览器绘图的能力，我们需要为其安装 Next AI Draw.io 提供的 MCP 服务插件。
[!WARNING] 在配置前，请确保您已经全局安装并配置了 Claude Code (可以通过命令
claude --version进行测试)。
1. 命令行直接安装
在终端（或 Claude Code 对话视窗内）直接执行如下命令添加插件：
claude mcp add drawio -- npx @next-ai-drawio/mcp-server@latest
2. 可视化工具配置
如果您习惯使用可视化工具（如 CC Switch 等）管理 MCP，可以加入如下 JSON 块配置：
{
"mcpServers": {
"drawio": {
"command": "npx",
"args": ["@next-ai-drawio/mcp-server@latest"]
}
}
}
3. 功能状态验证
安装完成后，在 Claude Code 中输入 /mcp 命令，即可查看当前连接的 MCP 服务状态。本 MCP 主要对外暴露以下 5 个高价值函数：
| 工具名称 (Tool) | 职责描述 (Description) |
|---|---|
| start_session | 启动新的 draw.io 会话并自动调起本地预览窗口（默认运行于 http://localhost:6002） |
| create_new_diagram | 基于传入的符合规范的 XML 格式数据快速初始化新图表 |
| edit_diagram | 传入特定图表 ID，智能更新、追加或删除指定图形单元格 |
| get_diagram | 实时获取当前画布中图表的完整 XML 内容 |
| export_diagram | 将画布数据保存并自动导出为本地的 .drawio 物理文件 |
第二步：架构实战！让 Claude Code 自动画图
我们以当下主流的中大型电商项目 Mall 商城 系统为例，详细演示如何用自然语言让 Claude Code + Next AI Draw.io 自动绘制系统图。
实战一：秒级生成 Mall 电商系统架构图
在 Claude Code 命令行输入提示词：
Prompt: "用 draw.io mcp 绘制一张 mall 电商项目的系统架构图，划分为客户端层、应用服务层、基础支撑层、数据存储层，并使用温柔的莫兰迪色系做模块分区。"

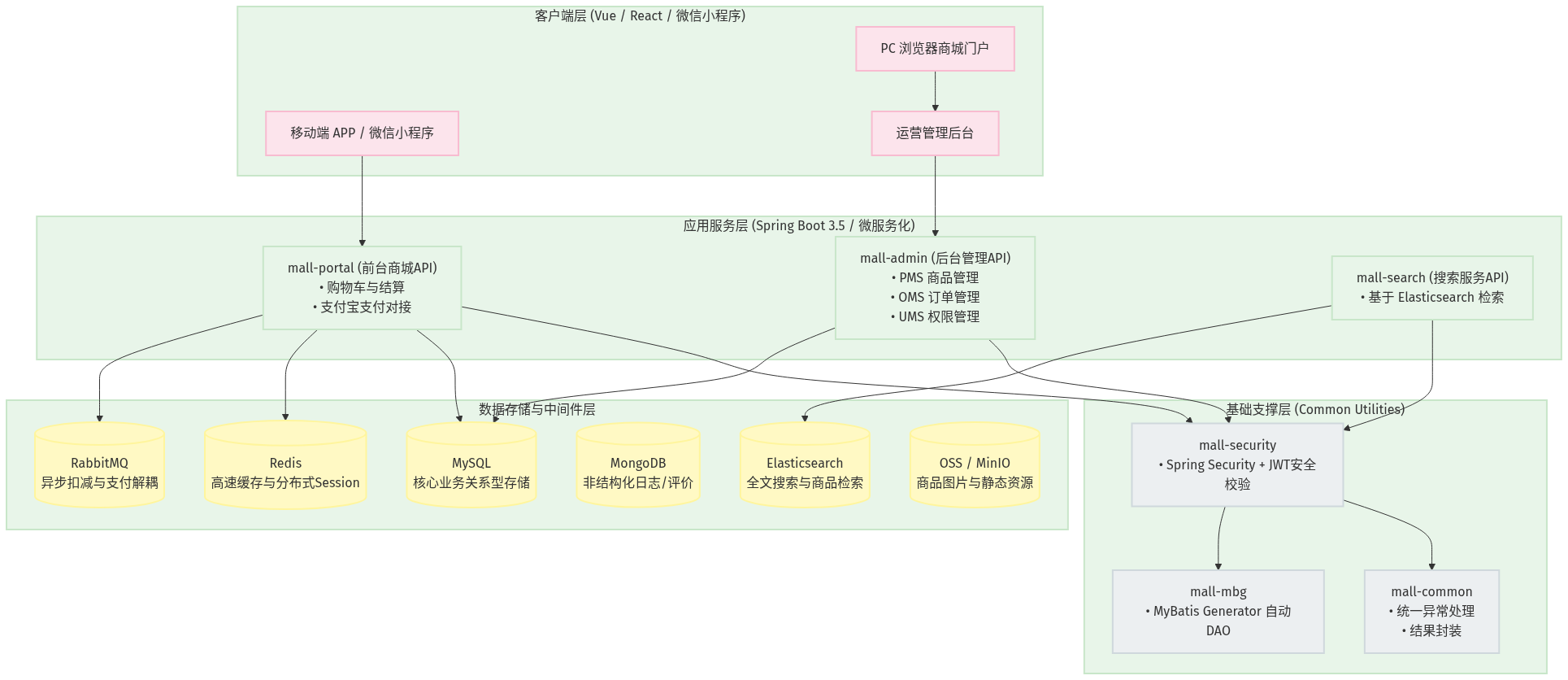

Claude Code 收到指令后，会自动激活 drawio 服务并启动本地 Web Server。在浏览器中（http://localhost:6002）将呈现出这幅专业级的分层架构：
架构干货解构：
1. 清晰的模块化与无状态设计：将复杂的单体系统物理拆分为 admin、portal 和 search 三大核心业务模块，共享底层支撑层。
2. 三层存储加速逻辑：高频业务（如热销商品列表）缓存于 Redis 内存中；商品搜索和聚合操作路由至 Elasticsearch；而交易、状态变更等强一致性事务操作由 MySQL 持久化支持。
3. 中间件平滑解耦：当用户在 mall-portal 成功调用支付宝完成付款后，系统并非同步通知后续动作，而是向 RabbitMQ 投递消息，由消费者异步驱动积分奖励和自动配货，实现高并发防抖。
第三步：高阶运用！绘制复杂用户登录时序图
时序图往往由于调用路径长、分支条件繁琐，极难绘制。我们可以直接把核心代码或者逻辑步骤塞给 Claude Code，让它自行分析、解构并操作 Next AI Draw.io 绘图。
输入提示词：
Prompt: "根据 mall 系统的 JWT + Spring Security 安全设计方案，用 draw.io mcp 绘制一张完整的用户登录与后续资源请求的身份校验时序图。要求明确标注 Redis 缓存查询及 BCrypt 密码校验流程。"

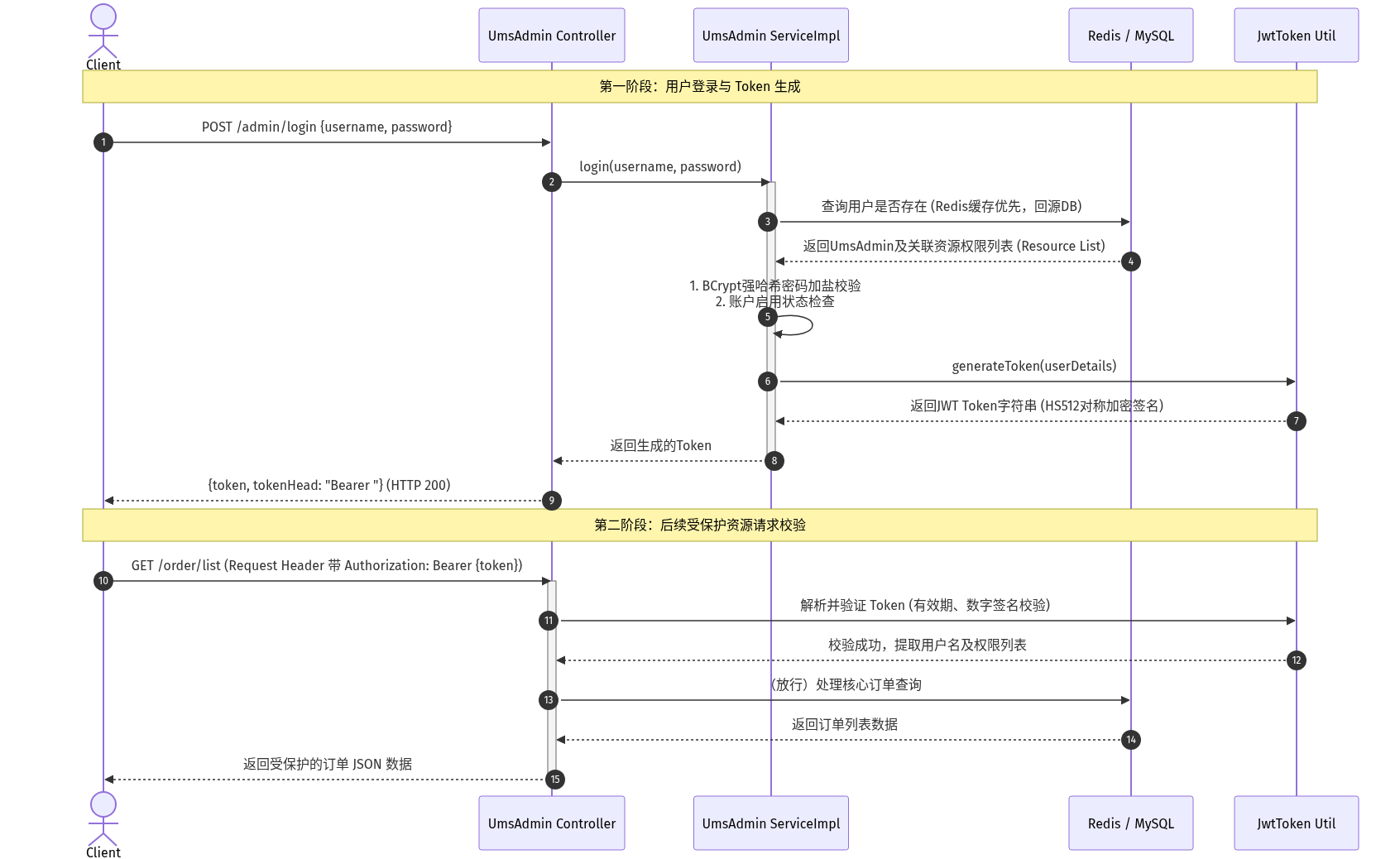

Claude Code 瞬间输出了严丝合缝的调用逻辑，并自动完成时序布局：
技术实现细节拆解：
• 无状态 Token 的生成：步骤 5 校验通过后，使用高强度的 HS512 签名算法 将用户信息与权限载荷转化为字符串令牌，不再在服务器端存储任何 Session。
• 分级回源保护：步骤 3 采用了缓存拦截保护设计。每一次登录请求，Service 会优先向内存高速缓存 Redis 检索该用户对象；只有遇到 Cache Miss（缓存失效/未命中）时，才会向下击穿物理数据库 MySQL，确保底层存储在面临海量并发时不受冲击。
• Authorization 规范头：客户端后续请求时，必须按照 OAuth2 工业标准在 HTTP Header 中填充 Authorization: Bearer <Token> 头部属性，服务端通过自定义的安全拦截器（Filter）无缝提取与核验。
避坑指南与常见限制
虽然 Claude Code + Next AI Draw.io 画图极其方便，但在实际使用中，我们整理了如下一些不可忽视的边界规则，帮助大家少走弯路：
1. 绝对禁止频繁大规模修改：由于大模型在单词输出或编辑长 XML 代码时存在 Token 上限限制，如果在一张图上要求 AI 连续执行超过 10 次的微小调整，极易发生部分节点丢失或者连线断裂的现象。
2. 复杂中文术语的预定义：在生图或代码分析时，请尽量提前在 Prompt 中显式提供架构中文词汇的翻译映射（如：“请将 PMS 对应为商品系统，OMS 对应为订单系统”），防止 AI 肆意捏造无意义的英文占位符。
3. 物理保存习惯：AI 在本地预览页面渲染完毕后，切记手动在右上方点击 “下载” 将其固化为本地 .drawio 格式。
有了这套工作流，写技术文章、写毕业论文、写设计文档的朋友们，赶紧甩掉 Visio，用命令行开启你们的十倍速工作流吧！
