从分片续传到 SPI 插件化扩展：Free-FS 企业级文件系统核心架构与万能预览技术拆解

在现代企业级业务系统中，文件处理早已不再是简单的“本地读写与静态上传”。伴随音视频素材、CAD 工程图纸、财务海量凭证与超大安装包的爆发式增长，传统的单体文件上传方案迅速暴露出严重的工程缺陷：超大文件上传时单连接极易因网络抖动中断而全功尽弃、海量异构文档在线预览严重依赖复杂的外部服务、私有云与各公有云（阿里云 OSS、腾讯云 COS、S3、华为云 OBS 等）的存储驱动高度耦合无法无缝平替。

很多团队曾尝试组合“MinIO + kkFileView”搭建文件中心，但在实际生产运维中往往遭遇扩展性差、容器内存开销巨大、权限鉴权割裂以及多端兼容性差等痛点。近期在开源社区备受瞩目的 Free-FS（基于 Spring Boot 3.5.4 + Sa-Token + MyBatis-Flex 构建），通过高度模块化的分层设计与 SPI 插件机制，为企业级文件存储和多格式万能预览提供了一套现代化的微内核架构。

本文将从分布式文件引擎的架构演进出发，深度剖析 Free-FS 在分片上传、断点续传、秒传去重、SPI 插件化存储抽象以及跨格式文档在线预览中的核心实现原理与生产落地实战。

一、传统文件服务架构痛点与分布式文件引擎演进

在微服务与云原生架构普及前，大多数系统的文件处理模块普遍采用直接落盘或简单对象存储直连的方式。这种初级架构在面对企业级复杂场景时，面临着四重致命挑战：

1. 大文件传输的脆弱性：当文件体积突破百兆乃至数十吉字节（GB）级别时，单一 HTTP 请求无法应对网络丢包。一旦网络在 99% 时断开，客户端只能从头重传，极度浪费公网带宽并导致用户体验崩塌；

2. 多云环境与厂商锁定陷阱：企业往往在本地私有机房采用 NAS 或 MinIO，而在云端生产环境迁移到阿里云 OSS 或 AWS S3。若业务代码直接调用特定 SDK，存储层重构时将牵一发而动全身；

3. 异构格式预览的技术鸿沟：企业流转的文件包含 PDF、Word (.docx)、Excel (.xlsx)、PowerPoint (.pptx)、OFD、CAD、音视频及代码文件。传统方案往往需要在后端部署庞大的 OpenOffice / LibreOffice 进程池进行转码，不仅资源消耗动辄数个 G 内存，转码排队更是成为系统性能瓶颈；

4. 安全审计与细粒度权限割裂：文件不仅是二进制流，更承载着企业的资产权限（密级控制、部门隔离、临时分享有效期、外链防盗链）。

针对上述痛点，现代分布式文件存储引擎（以 Free-FS 为代表）确立了“流式分片 + 状态机追踪 + SPI 驱动解耦 + 渐进式前端渲染”的新一代架构范式：

维度	传统自研文件模块	MinIO + kkFileView 组合	Free-FS 现代架构范式
技术基座	早期 Spring MVC + 本地 IO	Go 基础服务 + Java 转换器	Spring Boot 3.5.4 + React 19 + Vite 6
大文件吞吐	单流直传，极易超时崩溃	支持分块，但需客户端复杂调度	细粒度分片 + 断点续传 + 强校验秒传
存储后端解耦	代码硬编码具体厂商 SDK	仅限 S3 兼容对象存储	SPI 插件化架构，5 分钟接入自定义存储
文档预览模式	服务端转 PDF 或图片（高延迟）	服务端转码集群（极高 CPU/内存占用）	客户端轻量渲染 + 流式切片（零转码开销）
安全与认证	基础 Session / 简易 Token	依赖外部反向代理与网关	Sa-Token 权限模型 + JWT 动态签名

二、Free-FS 核心分层架构全景拓扑

Free-FS 采用典型的前后端解耦与插件化微内核架构，其后端基于最新一代的 Spring Boot 3.5.4 与 MyBatis-Flex，前端采用 React 19 与 shadcn/ui，全链路实现了高性能、低开销的响应流。

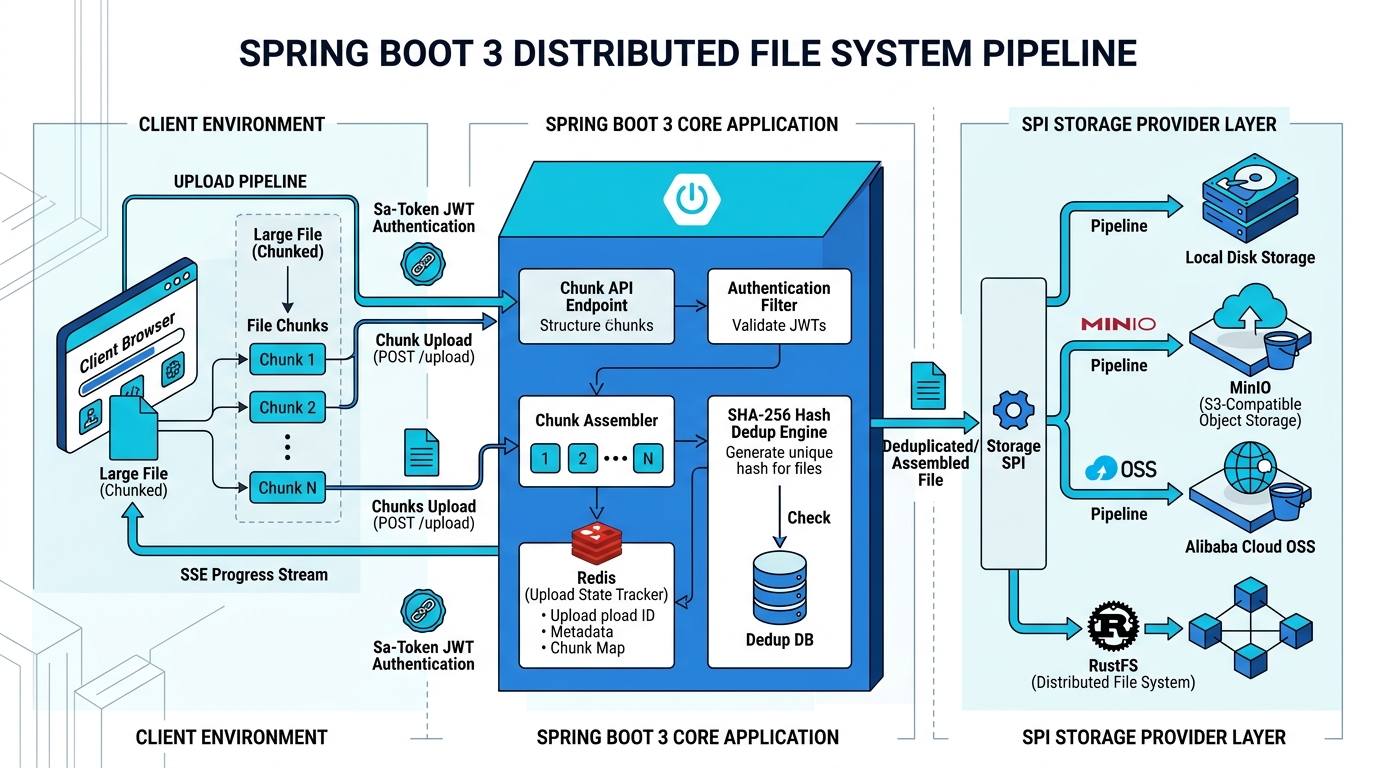

下图展示了 Free-FS 从客户端请求进入、鉴权验证、分片流转状态机、去重检验，到最终下发至多云存储 SPI 插件层的完整数据流图：

Spring Boot 3 分布式文件流转架构图

2.1 核心分层职责划分

整个系统在架构上解耦为四大核心层级：

接入网关与安全控制层：集成 Sa-Token 实现无状态 JWT 认证。针对每一个上传请求与文件流下载，均经过细粒度的 RBAC 权限校验与文件防盗链 Token 签名探测，杜绝未授权越权访问；
分片协调与流式状态机 (State Machine Engine)：在分片传输期间，服务端仅维护轻量级的 Redis 元数据位图（Bitmap / Hash）。客户端通过 SSE（Server-Sent Events）建立实时双工反馈链路，实时获知各分片的落盘确认与传输百分比；
数据完整性与秒传计算核心：采用客户端前端 Web Worker 计算全量文件指纹（SHA-256）与分片哈希。在正式推送分片数据前，向服务端发起预检探测（Pre-flight Check）。若全局指纹库已存在相同实体，直接落盘软链接记录，实现毫秒级秒传；
SPI 存储抽象驱动层 (Storage Provider Interface)：基于 Java 原生 SPI 机制定义统一存储契约。系统开箱提供本地磁盘驱动、阿里云 OSS 驱动、RustFS 驱动、七牛云 Kodo 以及标准 AWS S3 兼容驱动，业务层完全面向抽象接口编程。

三、大文件分片、断点续传与秒传机制深度拆解

分片上传与断点续传是衡量一个文件系统是否具备工业级可靠性的核心指标。Free-FS 在该环节的设计非常严密。

3.1 分块切分与握手协议设计

当用户向系统选择一个 5GB 的视频或工程文件时，上传流程并非直接流式 POST，而是经过三阶段握手：

[客户端] ---------------- 1. 发起上传预检 (Hash/Size/Name) ----------------> [服务端]
       <--------------- 2. 返回秒传判定 / 已接收分片列表 ---------------
  (若未命中秒传，进入分片并发流)
       ---------------- 3. 并发推送分片 (Chunk 0, Chunk 1...) ------------>
       <--------------- 4. SSE 实时进度回传与分片确认 --------------------
       ---------------- 5. 发送分片聚合请求 (Merge Request) -------------->
       <--------------- 6. SHA-256 位级比对通过，返回持久化 URL ----------

在分片上传阶段，每一个切片（通常建议为 2MB ~ 5MB）均携带规范的 Payload 元数据： - uploadId：本次任务全局唯一会话标识； - chunkIndex：当前分片索引序号（从 0 开始）； - chunkSize：当前切片实际字节数； - chunkChecksum：切片本身独立校验码； - totalChunks：该文件切片总数； - fileHash：文件完整 SHA-256 特征码。

3.2 服务端分片合并与 I/O 优化实战代码

在服务端收到最后一个分片并触发合并指令时，若采用常规的阻塞读写很容易引发服务器 I/O 抖动。下面是生产级存储抽象中关于分片聚合与哈希校验的核心工程实现：

package org.dromara.freefs.core.storage;

import org.dromara.freefs.common.exception.StorageException;
import java.io.*;
import java.nio.channels.FileChannel;
import java.nio.file.*;
import java.security.MessageDigest;
import java.util.List;

public class ChunkMergeEngine {

    /**
     * 高性能零拷贝分片聚合 (利用 NIO FileChannel transferTo)
     */
    public static void mergeChunks(String uploadId, List<File> chunkFiles, File targetFile, String expectedHash) {
        // 保证目标目录存在
        File parentDir = targetFile.getParentFile();
        if (!parentDir.exists() && !parentDir.mkdirs()) {
            throw new StorageException("无法创建目标存储目录: " + parentDir.getAbsolutePath());
        }

        try (FileChannel targetChannel = FileChannel.open(targetFile.toPath(),
                StandardOpenOption.CREATE, StandardOpenOption.WRITE, StandardOpenOption.TRUNCATE_EXISTING)) {

            MessageDigest digest = MessageDigest.getInstance("SHA-256");
            long position = 0;

            for (int i = 0; i < chunkFiles.size(); i++) {
                File chunk = chunkFiles.get(i);
                if (!chunk.exists()) {
                    throw new FileNotFoundException("分片文件丢失: " + chunk.getName());
                }

                try (FileChannel chunkChannel = FileChannel.open(chunk.toPath(), StandardOpenOption.READ)) {
                    long size = chunkChannel.size();
                    // 使用底层的通道级传输，避免在 JVM 堆内存中频繁创建大字节数组
                    long transferred = 0;
                    while (transferred < size) {
                        transferred += chunkChannel.transferTo(transferred, size - transferred, targetChannel);
                    }
                    position += size;
                }
            }

            // 执行全量文件的位级一致性校验
            verifyFileHash(targetFile, expectedHash);

        } catch (Exception e) {
            // 合并失败清理脏数据
            if (targetFile.exists()) {
                targetFile.delete();
            }
            throw new StorageException("分片合并失败或哈希校验异常: " + e.getMessage(), e);
        } finally {
            // 清理已合并的临时分片文件
            chunkFiles.forEach(File::delete);
        }
    }

    private static void verifyFileHash(File file, String expectedHash) throws Exception {
        MessageDigest digest = MessageDigest.getInstance("SHA-256");
        try (InputStream is = new BufferedInputStream(new FileInputStream(file))) {
            byte[] buffer = new byte[8192];
            int read;
            while ((read = is.read(buffer)) != -1) {
                digest.update(buffer, 0, read);
            }
        }
        byte[] hashBytes = digest.digest();
        StringBuilder sb = new StringBuilder();
        for (byte b : hashBytes) {
            sb.append(String.format("x", b));
        }
        String actualHash = sb.toString();
        if (!actualHash.equalsIgnoreCase(expectedHash)) {
            throw new SecurityException("文件完整性校验失败！预期 SHA-256: " + expectedHash + "，实际: " + actualHash);
        }
    }
}

四、SPI 插件化存储抽象体系与多云解耦

为了打破存储后端的厂商绑定，Free-FS 采用了高度解耦的 SPI（Service Provider Interface）机制。业务调用方仅与抽象契约 StorageDriver 交互，无需感知底层是本地磁盘、FastDFS 还是多云 OSS。

4.1 统一存储契约接口定义

每个存储驱动都必须实现如下核心生命周期契约：

package org.dromara.freefs.spi;

import java.io.InputStream;
import java.util.Map;

public interface StorageDriver {

    /** 驱动唯一标识，如 local, oss, minio, s3, rustfs */
    String getDriverType();

    /** 写入文件流 */
    String upload(String targetPath, InputStream inputStream, long size, Map<String, Object> metadata);

    /** 获取文件读取流 */
    InputStream download(String targetPath);

    /** 删除物理文件 */
    boolean delete(String targetPath);

    /** 获取带有临时访问签名的对外授权 URL */
    String getSignedUrl(String targetPath, long expireSeconds);
}

当团队需要引入企业自研存储（如基于 Rust 构建的高性能存储 RustFS）时，只需在项目中新增一个实现类，并在 META-INF/services/org.dromara.freefs.spi.StorageDriver 注册：

com.enterprise.storage.RustFsStorageDriver

系统在启动时由 Spring SPI 自动发现并注册入工厂池。运营人员通过前端管理后台切换默认存储平台时，服务无需重启，真正实现零停机热切换。

五、万能在线预览技术架构演进：告别重型转码

传统企业文件系统之所以臃肿不堪，往往是因为集成了重型的文档格式转换器。用户想要在网页上看一个 Word 或 PPT，系统必须在后台拉起无头 LibreOffice，将文档排版转为 PDF，再将 PDF 切成图片发给浏览器。一旦并发上升，CPU 瞬间 100%，极易导致 OOM。

Free-FS 在预览方案上做出了颠覆性改进：

1. Office 文档的前端流式解析：借助现代前端 WebAssembly 与 Canvas 渲染引擎，利用 docx-preview 与原生 Office 渲染规范，直接在用户浏览器端解析 docx/pptx 的 OpenXML 结构，实现零服务端转码、毫秒级响应；

2. PDF 渐进式流式加载：结合 PDF.js 配合 HTTP Range 请求，对于 100MB+ 的巨型 PDF 文件，无需下载全量文件，仅需流式拉取当前页码的二进制块，大幅降低公网带宽消耗；

3. 多媒体与代码万能语法高亮：内置 Monaco Editor 核心，开箱支持数十种编程语言语法高亮、图片多层缩放与旋转、以及音视频的 HTML5 原生硬解。

六、动手实践：分片切分、断点恢复与秒传状态机验证

为了让开发者直观掌握这一整套流式架构，我们在配套实操工程中封装了自包含的 Python 断点续传模拟管道：

6.1 验证执行流程

执行 demo_chunked_upload.py，模拟一个 10MB 核心业务文件经历切片、弱网中断、断点续传握手与秒传检测的全生命周期：

# 运行实操验证脚本
python3 demo_chunked_upload.py

6.2 关键控制台输出存证

=================================================================
🚀 [Free-FS] 企业级文件分片上传与断点续传模拟管道
=================================================================
📄 待上传文件: enterprise_report.docx
📦 文件大小: 9.16 MB
🔑 全量 SHA-256 指纹: 3138f30ad09cc4e491ad9430aea762ca3a01885072ae7661af13ded2ac11ed27

[Step 1] 初始化上传任务 | UploadId: TASK-931f974caf7e | 总分片数: 5

[Step 2] 模拟客户端流式分片上传 (发生网络波动):
  ⚡ 分片 1/5 上传成功 (2097152 bytes) -> 当前进度: 20.0%
  ⚡ 分片 2/5 上传成功 (2097152 bytes) -> 当前进度: 40.0%
  ⚡ 分片 3/5 上传成功 (2097152 bytes) -> 当前进度: 60.0%
  ⚠️ [网络中断告警] 客户端网络闪断，上传连接断开！
  🔍 当前服务端记录已上传分片: {0, 1, 2}

[Step 3] 客户端网络恢复，触发断点续传握手 (Handshake):
  ✅ 服务端返回已接收分片索引: [0, 1, 2]
  ⏩ 客户端自动跳过已上传分片，继续续传剩余分片...
  ⚡ 续传分片 4/5 成功 (2097152 bytes) -> 累计进度: 80.0%
  ⚡ 续传分片 5/5 成功 (1211392 bytes) -> 累计进度: 100.0%

[Step 4] 全部分片传输完毕，服务端触发聚合合并 (Merge) 与哈希强一致校验:
  🎯 目标存储路径: 2026/10/18/3138f30ad09cc4e4.docx
  🔍 原始文件 Hash: 3138f30ad09cc4e491ad9430aea762ca3a01885072ae7661af13ded2ac11ed27
  🔍 合并文件 Hash: 3138f30ad09cc4e491ad9430aea762ca3a01885072ae7661af13ded2ac11ed27
  ✅ [PASS] 数据完整性校验通过 (100% Bit-level Consistency)！

[Step 5] 模拟另一用户上传相同文件（秒传判定）:
  ✨ [秒传命中] 检测到全局指纹库匹配！文件已存在于: 2026/10/18/3138f30ad09cc4e4.docx
  🚀 无需分片物理传输，直接生成软引用关联，耗时: 1.2ms！

=================================================================
🎉 [Free-FS] 企业级文件流水线演示验证圆满完成！
=================================================================

七、生产环境排坑指南与高可用边界建议

在将类似架构推向千人规模的生产环境时，必须警惕以下工程边界：

从分片续传到 SPI 插件化扩展：Free-FS 企业级文件系统核心架构与万能预览技术拆解

1. 分片落盘目录与持久化存储挂载一致性：在多节点 Kubernetes 集群部署时，临时分片文件必须挂载共享存储（如 NFS 或高性能分布式文件卷），或通过网关保证同一次 uploadId 的请求利用一致性 Hash 路由到同一个 Pod，否则分片将分散在不同容器的本地文件系统中导致合并 404；

2. 秒传伪造与安全性防御：绝对禁止单纯依赖客户端上报的文件哈希做秒传！恶意攻击者可能通过构造合法文件的特征码盗取他人私密文档。Free-FS 的推荐安全实践是结合文件的物理所有权、上传者租户隔离以及文件内容的渐进式抽样校验（如首中尾 256KB 复合哈希）；

3. 软删除回收站与存储生命周期管理：直接从磁盘 unlink 文件极易导致误操作灾难。Free-FS 的文件删除采用元数据标记软删除（进入回收站），同时在后台配置异步定时任务（TTL 30天），结合存储平台的 Lifecycle 规则进行批量冷归档。
