告别 Flowable 28 张表的臃肿噩梦：7 张表搞定中国式复杂审批的国产轻量级工作流 Warm-Flow 深度实战

在企业级企业信息化与数字化中台系统的建设中，“审批流”几乎是绕不开的刚性需求。从常见的报销单审批、请假流转，到复杂的合同多级会签、加签撤回、退回任意节点，工作流引擎始终是业务架构的心脏。

然而，长期统治 Java 生态的工作流标准框架——Activiti、Flowable 与 Camunda，在带来标准化（BPMN 2.0）的同时，也为开发团队带来了难以承受的沉重负担：动辄 28 到 40 多张底层物理表、极其复杂的 XML 格式规范、难以捉摸的监听器生命周期，以及面对国内特有的“转办、会签、委派、驳回至指定人”等“中国式审批”场景时抓襟见肘的二次开发成本。

难道实现一个业务工作流，真的需要把系统搞得如此臃肿复杂吗？Dromara 开源社区孵化的国产轻量级工作流引擎 Warm-Flow（暖流） 给出了颠覆性的答案：仅用 7 张表，零 BPMN 学习成本，原生支持中国特色审批场景！ 本文将从底层架构原理、表结构剖析、Spring Boot 3 集成实战到复杂审批逻辑演练，带你彻底搞懂并驾驭这款极简工作流引擎。

一、痛点反思：传统 BPMN 引擎为何成为团队的技术负债？

要理解 Warm-Flow 的价值，我们必须先看清传统工作流引擎（如 Flowable / Activiti）在日常业务系统中的几大痛点：

1. 表结构极其膨胀，排查运维宛如天书

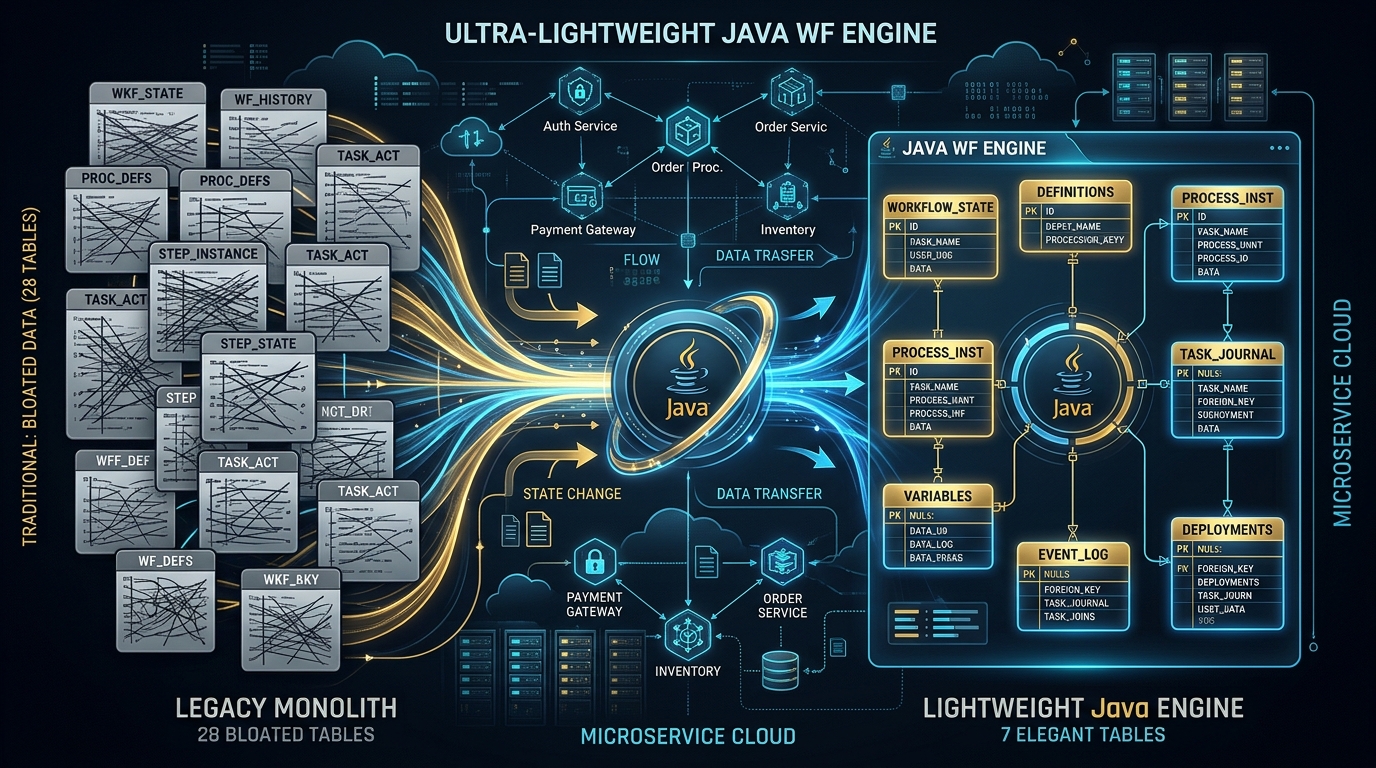

Flowable 初始化后会建立多达 28+ 张 ACT_* 开头的系统表（包括 ACT_RU_* 运行时表、ACT_HI_* 历史表、ACT_RE_* 资源库表、ACT_GE_* 通用表等）。当线上发生一个卡单或节点卡死问题时，排障人员常常需要在 ACT_RU_TASK、ACT_RU_EXECUTION、ACT_RU_IDENTITYLINK 之间反复 JOIN，关联查询痛苦不堪。

2. 标准 BPMN 2.0 的“水土不服”

BPMN 2.0 是国际标准的工业流程建模规范，设计初衷是涵盖跨系统通信、补偿事务、事件网关等全量业务流程。但国内 90% 的企业办公场景本质上只是“以人为中心的任务流转（Human Task Flow）”。BPMN 中严苛的网关规则使得简单的“驳回上一节点”或“任意退回”都需要开发人员手写复杂的命令树（Command Executor）或操作 Execution 指针，极易引发死锁和数据不一致。

3. ORM 框架强绑定与侵入性过强

多数成熟 BPMN 引擎底层死死绑定在 MyBatis 原始 XML 体系上，在团队广泛拥抱 MyBatis-Plus、Spring Data JPA 甚至无实体持久层（如 Solon、Flex）时，无法实现无缝的语法统一与分页拦截复用。

二、Warm-Flow 核心设计：7 张表如何构建完整工作流闭环？

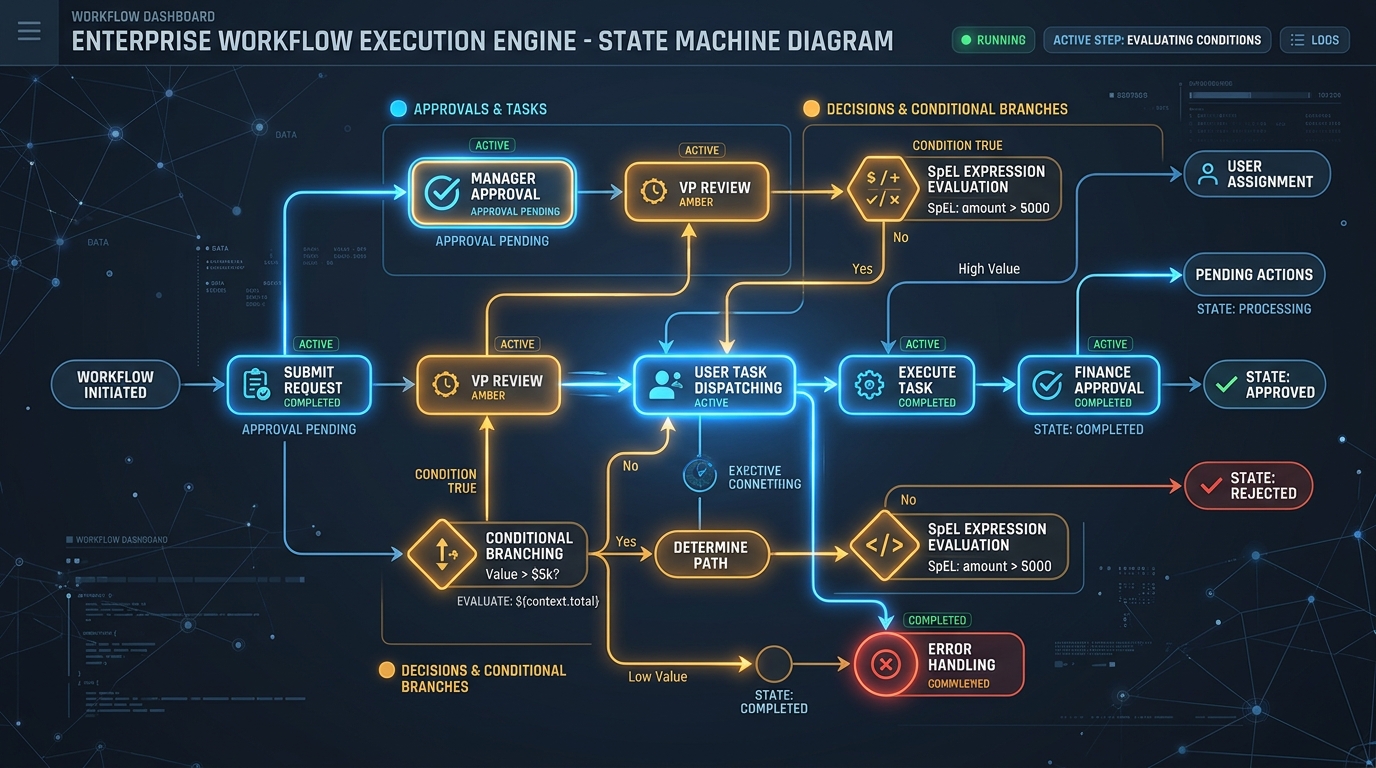

Warm-Flow 抛弃了晦涩沉重的 BPMN 2.0 规范，基于状态机（State Machine）思想，采用高内聚低耦合的数据模型。整套引擎仅依赖 7 张精简数据表，逻辑层次清晰分明：

7 张核心表职责矩阵：

从上表可以看出：3 张表管理静态设计期（Definition/Node/Skip），3 张表管理动态运行时（Instance/Task/HisTask），1 张表管理用户关联（User）。没有繁琐的中间层，开发人员甚至用 Navicat 看一眼表数据，就能对全流程的运行状态一目了然！

三、Spring Boot 3 + Warm-Flow 极速落地实战

接下来，我们以一套标准的请假报销审批流为例，演示如何在 Spring Boot 3 工程中 10 分钟集成并运行 Warm-Flow。

1. 引入依赖与配置

在 Maven pom.xml 中引入 warm-flow-plugin-modes-sb 依赖（内置适配 MyBatis-Plus）：

<dependencies>
    <!-- Warm-Flow Spring Boot Starter -->
    <dependency>
        <groupId>org.dromara.warm</groupId>
        <artifactId>warm-flow-mybatis-plus-sb-starter</artifactId>
        <version>1.3.4</version>
    </dependency>

    <!-- 支持 SpEL 表达式计算 -->
    <dependency>
        <groupId>org.dromara.warm</groupId>
        <artifactId>warm-flow-expression-spel</artifactId>
        <version>1.3.4</version>
    </dependency>

    <dependency>
        <groupId>com.baomidou</groupId>
        <artifactId>mybatis-plus-spring-boot3-starter</artifactId>
        <version>3.5.7</version>
    </dependency>
</dependencies>

在 application.yml 中开启自动建表：

warm-flow:
  # 开启启动时自动初始化建表与升级
  auto-ddl: true
  # 表达式类型选择 SpEL
  expression-type: spel

2. 流程定义装配（代码化定义或 JSON/Web 驱动）

除了使用官方配套的仿钉钉/飞书前端低代码设计器外，后端开发者可以直接通过 API 或 JSON 定义流程节点与跳转规则：

package com.skillup.warmflow.service;

import org.dromara.warm.flow.core.dto.FlowCombine;
import org.dromara.warm.flow.core.entity.Definition;
import org.dromara.warm.flow.core.entity.Node;
import org.dromara.warm.flow.core.entity.Skip;
import org.dromara.warm.flow.core.service.DefService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;

import java.util.ArrayList;
import java.util.List;

@Service
public class WorkflowDeployService {

    @Autowired
    private DefService defService;

    public void deployReimbursementFlow() {
        FlowCombine combine = new FlowCombine();

        // 1. 流程主定义
        Definition def = defService.newDef();
        def.setFlowCode("leave_reimbursement");
        def.setFlowName("请假与报销审批流");
        def.setVersion("1.0.0");
        def.setIsPublish(1); // 立即发布生效
        combine.setDefinition(def);

        // 2. 装配节点：开始 -> 主管审批 -> 财务审批 -> 结束
        List<Node> nodeList = new ArrayList<>();
        Node startNode = createNode("start", "发起人提交", "start", null);
        Node managerNode = createNode("manager_audit", "部门经理审批", "between", "manager_role");
        Node financeNode = createNode("finance_audit", "财务总监审批", "between", "finance_role");
        Node endNode = createNode("end", "流程归档", "end", null);

        nodeList.add(startNode);
        nodeList.add(managerNode);
        nodeList.add(financeNode);
        nodeList.add(endNode);
        combine.setAllNodes(nodeList);

        // 3. 装配跳转连线与条件（支持 SpEL 判断金额）
        List<Skip> skipList = new ArrayList<>();
        // start -> manager
        skipList.add(createSkip("start", "manager_audit", "提交", null));

        // manager -> finance (金额 > 1000 元需要财务审批)
        skipList.add(createSkip("manager_audit", "finance_audit", "转入财务", "#{amount > 1000}"));

        // manager -> end (金额 <= 1000 元经理审批完直接结束)
        skipList.add(createSkip("manager_audit", "end", "直接归档", "#{amount <= 1000}"));

        // finance -> end
        skipList.add(createSkip("finance_audit", "end", "财务归档", null));

        combine.setAllSkips(skipList);

        // 部署入库
        defService.insertFlowCombine(combine);
        System.out.println(">>> 流程 [leave_reimbursement] 部署成功！");
    }

    private Node createNode(String code, String name, String type, String permission) {
        Node node = defService.newNode();
        node.setNodeCode(code);
        node.setNodeName(name);
        node.setNodeType(type);
        if (permission != null) {
            node.setPermissionFlag(List.of(permission));
        }
        return node;
    }

    private Skip createSkip(String nowCode, String nextCode, String name, String expr) {
        Skip skip = defService.newSkip();
        skip.setNowNodeCode(nowCode);
        skip.setNextNodeCode(nextCode);
        skip.setSkipName(name);
        skip.setSkipType("PASS");
        skip.setExpr(expr);
        return skip;
    }
}

3. 核心流转：发起、审批、条件分支流转

在业务 Controller 中注入 InsService（实例服务）与 TaskService（任务服务）：

package com.skillup.warmflow.service;

import org.dromara.warm.flow.core.dto.FlowParams;
import org.dromara.warm.flow.core.entity.Instance;
import org.dromara.warm.flow.core.service.InsService;
import org.dromara.warm.flow.core.service.TaskService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;

import java.util.HashMap;
import java.util.Map;

@Service
public class LeaveApprovalService {

    @Autowired
    private InsService insService;

    @Autowired
    private TaskService taskService;

    /**
     * 发起申请
     */
    public Long submitLeave(String userId, String businessId, double amount) {
        Map<String, Object> variables = new HashMap<>();
        variables.put("amount", amount);
        variables.put("submitter", userId);

        FlowParams params = FlowParams.build()
                .flowCode("leave_reimbursement")
                .createBy(userId)
                .variable(variables);

        // 启动流程实例，业务主键绑定 businessId
        Instance instance = insService.start(businessId, params);
        System.out.println("流程启动成功，实例ID: " + instance.getId());
        return instance.getId();
    }

    /**
     * 经理审批并流转
     */
    public void managerApprove(Long taskId, String managerId, boolean pass, String comment) {
        FlowParams params = FlowParams.build()
                .createBy(managerId)
                .message(comment);

        if (pass) {
            // 通过当前节点，自动计算 SpEL 分支跳转
            taskService.skip(taskId, params);
            System.out.println("经理审批通过，流转下一节点");
        } else {
            // 驳回至开始节点或指定节点
            taskService.termination(taskId, params);
            System.out.println("经理驳回，流程终止");
        }
    }
}

四、中国式复杂审批特性：会签、委派、任意退回

Warm-Flow 在设计之初就深度考虑了国内办公自动化场景的特殊性：

1. 票签与会签（Countersign）

在传统 BPMN 中，多实例（Multi-Instance）会签是无数初学者的噩梦。Warm-Flow 原生提供多种表决策略： - 百分比票签（Percentage）：例如当同意人数达到 70% 时自动推进； - 全票通过（All Pass）：只要有一票拒绝立即终止； - 一人即过（Any Pass）：类似或签机制。

只需在节点配置 collaborativeHandler 或会签属性，引擎自动在 flow_task 中管理子任务并汇总结果。

2. 任意退回（Any Node Return）

在审批过程中，领导常常提出“退回给发起人修改”，甚至“财务退回给经理重新审核”。 Warm-Flow 提供一行 API：

// 退回到指定前置节点 code
taskService.back(taskId, FlowParams.build().skipType("REJECT").nodeCode("start"));

引擎自动清除中间活动任务，恢复目标节点的待办状态，并将历史记录完整归档到 flow_his_task。

五、架构全维度基准选型对比

六、总结与实操练习指引

工作流引擎的核心价值在于服务业务流转，而非制造技术壁垒。Warm-Flow 用 7 张表重新定义了国产 Java 工作流的优雅与精巧，无论是中小型 SaaS 产品、企业内部 OA 办公流，还是高吞吐的微服务调度，它都展现出了极强的适应力与维护幸福感。

为了让大家零门槛验证 Warm-Flow 的完整能力，我们整理了配套的完整实战工程源码，包含 Spring Boot 3 工程、内置 H2 嵌入式数据库、初始化表结构脚本与完整的审批流转单元测试用例：

• 配套开源实战工程：labs/warm-flow-lightweight-engine/
• 在线实战演练与沙盒环境：欢迎访问 SkillUp 技术实训平台 (https://www.skillup.host/) 直接启动云端容器体验流程编排！
