别再只背 TCP 三次握手了，跟着 tshark 把一个抓包工具从解码写到会话还原

很多人学完 C/C++ 和计算机网络，留下的印象是水仙花数和一张七层模型图：SYN、ACK、滑动窗口都能背，可真把一个 pcap 文件丢过来，却不知道从哪个字节读起。

公众号「轩辕的编程宇宙」的作者分享过一个很好的练手方向：基于 Wireshark 自带的命令行组件 tshark，自己做一款可视化抓包软件 EasyTshark。后端用 C/C++ 负责调度 tshark 和处理数据包，前端用 React 写界面，再用 Electron 打包成跨平台桌面程序。作者选 C/C++ 的理由很实在：要装在个人电脑上，要跨平台，还要扛住数据包处理的性能压力。

这个项目覆盖的知识面很广：系统编程里的进程间通信与信号、Modern C++ 的智能指针和多线程、SQL 存储、RESTful 接口、协议分析，再加上前端。本文不讲课程本身，而是把这类工具的后端主链路拆开：tshark 怎么调、输出格式怎么选、pcap 文件长什么样、会话怎么归并，并用一个纯标准库的 Python 脚本把整条链路跑通。

一、为什么抓包工具是好的练手项目

“管理系统”类项目的问题在于，写来写去都是增删改查，网络、操作系统这些底层知识几乎碰不到。抓包工具正好相反：

• 数据是二进制的：你得按字节偏移解析以太网头、IP 头、TCP 头，字节序、位运算、变长头部一个都躲不掉；
• 数据是流式的：实时抓包时数据包源源不断，后端必须边读边处理，管道缓冲、线程模型、背压都会遇到；
• 结果要能查询：几十万个包摊在内存里不现实，落库和按会话聚合就成了刚需；
• 协议知识有反馈：三次握手在课本上是一张图，在你的程序里是三行带时间戳的记录，RTT 能直接算出来。

把这些串起来，课本上的概念第一次有了“看得见的输出”。

二、整体架构：让 tshark 做解码，自己做编排

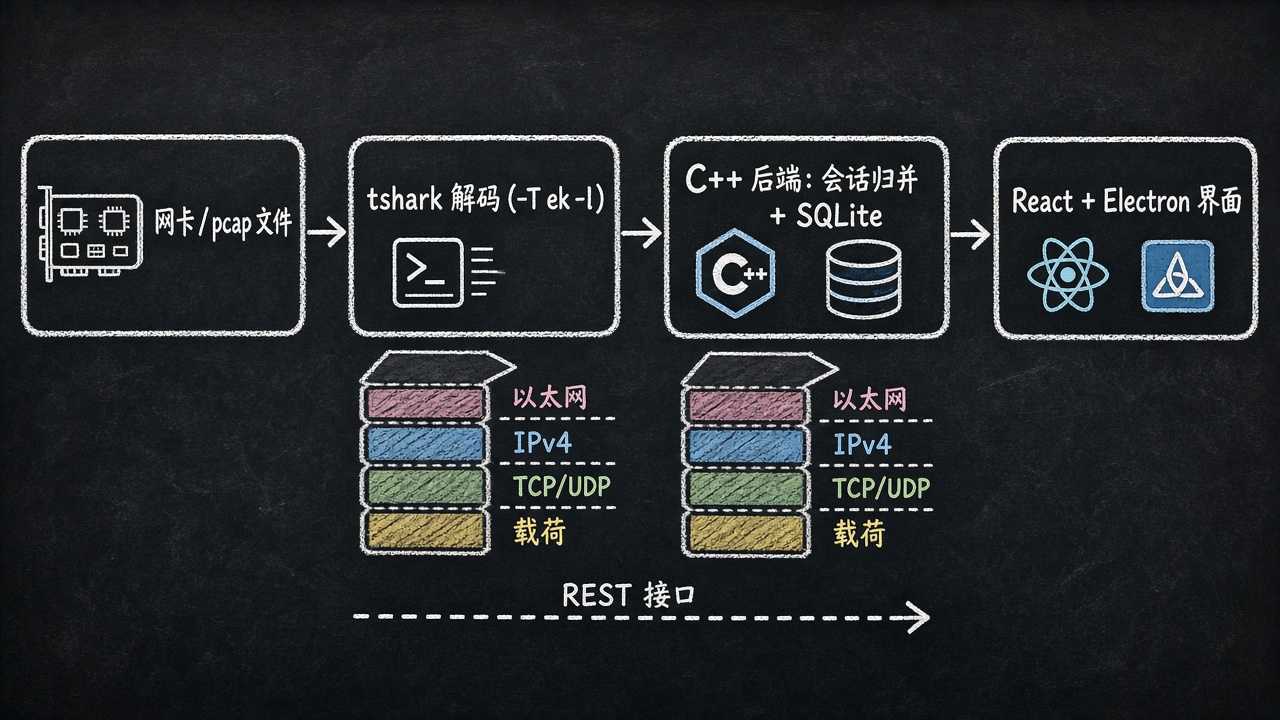

自己从零写协议解析器是无底洞，Wireshark 支持的协议解析器数以千计。EasyTshark 的思路是把解码外包给 tshark，后端只做 tshark 不擅长的事：

这条链路里，后端的职责有四块：

1. 进程管理：启动、停止 tshark，处理它的退出码和标准错误输出；

2. 流式解析：按行读取 tshark 输出，不能等全部结束再处理；

3. 会话归并：把同一条连接的双向数据包归到一起，统计包数、字节数、时长；

4. 存储与查询：落库后通过接口按协议、地址、时间段分页返回给前端。

三、tshark 的输出格式怎么选

tshark 的 -T 参数决定输出格式，官方手册列出的取值有 ek、fields、json、jsonraw、pdml、ps、psml、tabs、text。做工具时最常用的是下面三种：

• -T fields：配合 -e 指定字段，按分隔符输出一行一个包，体积最小、解析最简单，适合列表视图；
• -T json：输出完整的协议树，信息最全，但它是一个大 JSON 数组，必须读完才能解析，大文件会把内存撑爆；
• -T ek：换行分隔的 JSON（为 Elasticsearch 批量导入设计），每个包是独立的一行，可以流式解析，同时保留协议细节。

列表视图用 fields，点开单个包看详情时再用 json 或 ek 取那一个包的协议树，是比较均衡的做法。读离线文件的典型命令：

tshark -r capture.pcap -l -T fields -E separator=/t -E header=n \
  -e frame.number -e frame.time_epoch -e frame.len -e frame.protocols \
  -e ip.src -e ip.dst -e tcp.srcport -e tcp.dstport -e udp.srcport -e udp.dstport

几个参数值得单独说：

• -l 让 tshark 每输出一个包就刷新一次标准输出。不加它，管道另一端的后端会因为缓冲而“一顿一顿”地收到数据，实时抓包界面就会卡；
• -Y 是显示过滤器（如 -Y "tcp.port == 443"），语法与 Wireshark 界面一致；-f 是抓包过滤器（BPF 语法），只在实时抓包时生效；
• -q -z conv,tcp 直接输出 TCP 会话统计，可以用来校验自己的会话归并结果；
• 字段名记不住时，用 tshark -G fields 导出全部字段清单再搜索。

四、后端：用管道把 tshark 接进 C++

C++ 后端调用 tshark 的核心就是“起子进程、读管道、逐行处理”。下面是一个 POSIX 平台上的最小骨架，Windows 上把 popen/pclose 换成 _popen/_pclose 即可：

#include <cstdio>
#include <memory>
#include <sstream>
#include <string>
#include <vector>

struct Packet {
    long no; double ts; int len;
    std::string protocols, src, dst;
    int sport = 0, dport = 0;
};

static std::vector<std::string> split(const std::string& line, char sep) {
    std::vector<std::string> out;
    std::stringstream ss(line);
    std::string item;
    while (std::getline(ss, item, sep)) out.push_back(item);
    return out;
}

bool readPackets(const std::string& pcap, void (*onPacket)(const Packet&)) {
    std::string cmd = "tshark -r '" + pcap + "' -l -T fields -E separator=/t "
                      "-e frame.number -e frame.time_epoch -e frame.len -e frame.protocols "
                      "-e ip.src -e ip.dst -e tcp.srcport -e tcp.dstport "
                      "-e udp.srcport -e udp.dstport 2>/dev/null";
    std::unique_ptr<FILE, decltype(&pclose)> pipe(popen(cmd.c_str(), "r"), pclose);
    if (!pipe) return false;

    char buf[4096];
    while (fgets(buf, sizeof(buf), pipe.get())) {
        std::string line(buf);
        if (!line.empty() && line.back() == '\n') line.pop_back();
        auto f = split(line, '\t');
        f.resize(10);
        Packet p{std::stol(f[0]), std::stod(f[1]), std::stoi(f[2]), f[3], f[4], f[5]};
        const std::string& sp = !f[6].empty() ? f[6] : f[8];
        const std::string& dp = !f[7].empty() ? f[7] : f[9];
        if (!sp.empty()) p.sport = std::stoi(sp);
        if (!dp.empty()) p.dport = std::stoi(dp);
        onPacket(p);
    }
    return true;
}

这段代码里藏着几个真实项目一定会遇到的问题：

• 命令拼接有注入风险：文件名来自用户时，用 fork + execvp（Windows 上用 CreateProcess）传参数数组，而不是拼 shell 字符串；
• 停止抓包要能杀进程：实时抓包时 tshark 不会自己退出，后端要保存子进程 PID，停止时发 SIGTERM（Windows 用 TerminateProcess）；
• 读取要放在独立线程：管道读取是阻塞的，主线程还要响应 HTTP 请求，通常一个读线程往线程安全队列里塞数据，另一个线程批量写库；
• 批量写库：SQLite 每条一次事务会慢到无法接受，攒几百条在一个事务里提交，吞吐能差出一两个数量级。

五、拆开 pcap 文件：24 字节文件头加一串记录

即使解码交给 tshark，理解 pcap 文件格式依然很有价值：做文件校验、快速统计包数、截取片段时都用得上。经典 pcap 格式非常简单：

• 全局头 24 字节：魔数 0xA1B2C3D4（4 字节）、主次版本号（2+2）、时区修正与时间戳精度（4+4）、最大抓取长度 snaplen（4）、链路层类型（4，以太网为 1）；
• 每条记录 16 字节头：秒、微秒、实际保存长度 incl_len、原始长度 orig_len，后面紧跟 incl_len 字节的帧数据。

魔数同时承担了字节序探测的职责：按小端读出来是 0xA1B2C3D4 说明文件是小端写的；读出来是 0xD4C3B2A1 就要按大端处理。如果魔数是 0xA1B23C4D，则时间戳的小数部分是纳秒而不是微秒。

需要注意，新版 Wireshark 和 tshark 默认保存的是 pcapng 格式，它是块结构，与上面的经典格式不兼容。自己的解析器只支持 pcap 时，可以在保存时加 -F pcap，或用 editcap -F pcap in.pcapng out.pcap 转换。

帧数据本身按层剥开即可：以太网头 14 字节，最后 2 字节的类型字段 0x0800 表示 IPv4；IPv4 头的长度由第一个字节低 4 位（IHL）乘以 4 得到；TCP 头长度由第 13 个字节高 4 位（数据偏移）乘以 4 得到；标志位在第 14 个字节。

六、动手实验：一个脚本跑通“写包、解包、归并、入库”

配套脚本 practice/demo_pcap_sessions.py 只依赖 Python 标准库，不需要安装 tshark，也不需要 root 权限。它做了六件事：

1. 手工构造 8 个以太网帧（一次 DNS 查询应答、一条完整的 HTTP 短连接），按经典格式写成 pcap 文件；

2. 按上一节的格式逐条读回记录，并根据魔数判断字节序；

3. 逐层解析以太网、IPv4、TCP/UDP 头，取出五元组、TCP 标志位和载荷；

4. 把双向数据包按排序后的“地址+端口”归并成同一个会话，写入内存中的 SQLite；

5. 用 SQL 完成会话统计，用 SYN 与 SYN|ACK 的时间差算出握手 RTT，拼接载荷还原 HTTP 请求首行；

6. 组装成一个 REST 接口风格的 JSON 响应。

会话归并的关键只有一行：把 (源地址, 源端口) 和 (目的地址, 目的端口) 排序后再拼成键，这样请求和响应方向的包会落在同一个会话里。

def session_key(p):
    a, b = (p["src"], p["sport"]), (p["dst"], p["dport"])
    lo, hi = sorted([a, b])
    return f'{p["proto"]} {lo[0]}:{lo[1]} <-> {hi[0]}:{hi[1]}'

运行结果：

$ python3 demo_pcap_sessions.py
[1] 写出 /tmp/demo_capture.pcap，共 8 帧，684 字节
[2] 逐包解析（等价于 tshark -r demo_capture.pcap -T fields -e frame.number -e ip.src ...）
    #1 UDP 192.168.1.10:53000 -> 8.8.8.8:53          payload=29B
    #2 UDP 8.8.8.8:53 -> 192.168.1.10:53000          payload=29B
    #3 TCP 192.168.1.10:51514 -> 93.184.216.34:80 SYN      payload=0B
    #4 TCP 93.184.216.34:80 -> 192.168.1.10:51514 SYN|ACK  payload=0B
    #5 TCP 192.168.1.10:51514 -> 93.184.216.34:80 ACK      payload=0B
    #6 TCP 192.168.1.10:51514 -> 93.184.216.34:80 ACK|PSH  payload=47B
    #7 TCP 93.184.216.34:80 -> 192.168.1.10:51514 ACK|PSH  payload=19B
    #8 TCP 192.168.1.10:51514 -> 93.184.216.34:80 ACK|FIN  payload=0B
[3] 会话统计（等价于 tshark -q -z conv,tcp / conv,udp）
    UDP 192.168.1.10:53000 <-> 8.8.8.8:53          包数=2 字节=142 时长=20.2ms
    TCP 192.168.1.10:51514 <-> 93.184.216.34:80    包数=6 字节=390 时长=90.0ms
[4] TCP 握手 RTT ≈ 31.0 ms
[5] 还原 HTTP 首行：GET /index.html HTTP/1.1
全部校验通过

（第 6 步的 JSON 输出较长，这里省略。）生成的 /tmp/demo_capture.pcap 是标准格式，装了 Wireshark 的话可以直接打开，对照着看每个字段在图形界面里的位置；也可以执行 tshark -r /tmp/demo_capture.pcap -q -z conv,tcp，核对脚本的会话统计是否一致。

七、落地排坑清单

• 抓包权限：Linux 上不要用 root 跑整个后端，正确做法是把用户加入 wireshark 组，或给 dumpcap 授权：sudo setcap cap_net_raw,cap_net_admin+eip $(which dumpcap)。tshark 实时抓包时实际是调用 dumpcap 完成的；
• Windows 依赖 Npcap：安装 Wireshark 时勾选 Npcap，否则 tshark -D 列不出网卡；
• 不要整包读 -T json：几百 MB 的抓包文件转成 JSON 数组可能膨胀十倍以上，列表视图坚持用 fields，详情按需取单包；
• 字段可能为空：UDP 包没有 tcp.srcport，ARP 包没有 ip.src，解析时每一列都要允许为空，上面的 C++ 骨架用 resize(10) 兜底就是为此；
• 同一个包可能有多值字段：隧道或 IP-in-IP 场景下 ip.src 会出现多个值，用 -E occurrence=f 只取第一个；
• 时间戳精度：frame.time_epoch 是带小数的字符串，存库时用双精度或拆成秒加纳秒两个整数，避免排序错乱；
• 会话超时：同一五元组可能在不同时间段复用（短连接端口复用），归并时要加空闲超时或以 SYN 作为新会话起点；
• 跨平台路径与编码：Windows 下文件名含中文时，管道两端的编码要统一成 UTF-8。

八、总结

做一个抓包工具，最有价值的不是界面多好看，而是逼着你把几块知识真正接起来：协议头是怎么按字节排布的，子进程和管道怎么协作，流式数据怎么落库，会话怎么从单个包里“长”出来。tshark 把最难的协议解码包办了，剩下的编排工作恰好是检验 C/C++ 和网络基础最好的考题。

建议先跑一遍本文的脚本，看懂每个字节的含义，再把解析部分换成调用真实的 tshark，最后接上前端。走完这条路，再看到 TCP 三次握手，你脑子里浮现的就不再是课本上的图，而是你亲手解出来的三行记录。
